直流開關電源工作原理以及相關知識說明

直流開關電源是屬于開關電源的一種，用通過電路控制開關管進行高速的導通與截止，將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓。直流開關電源工作原理是什么?直流開關電源的組成結構有哪些?快隨小編一起來了解吧。

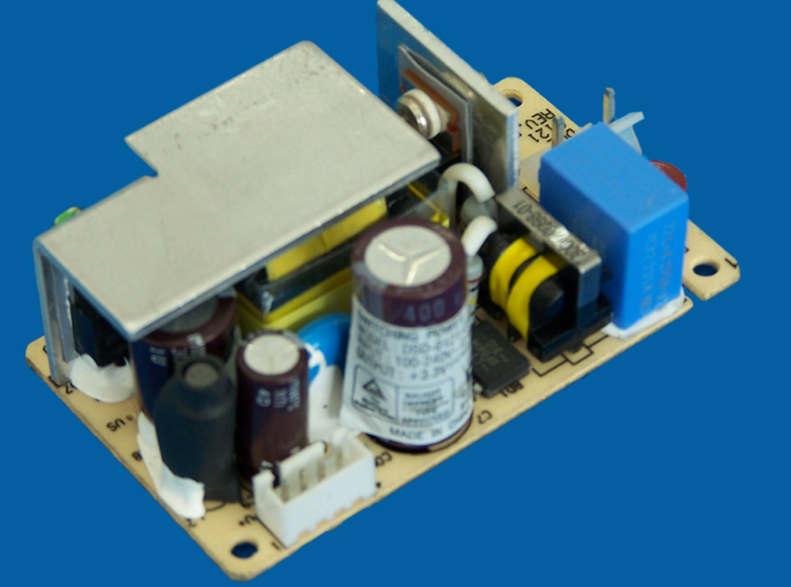

直流開關電源

直流開關電源就是用通過電路控制開關管進行高速的導通與截止，將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓!轉化為高頻交流電的原因是高頻交流在變壓器變壓電路中的效率要比50HZ高很多，所以開關變壓器可以做的很小，而且工作時不是很熱!!成本很低，如果不將50HZ變為高頻那開關電源就沒有意義。

工作原理

1、交流電源輸入經整流濾波成直流。

2、通過高頻PWM(脈沖寬度調制)信號控制開關管，將那個直流加到開關變壓器初級上。

3、開關變壓器次級感應出高頻電壓，經整流濾波供給負載。

4、輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。

5、交流電源輸入時一般要經過厄流圈一類的東西，過濾掉電網上的干擾，同時也過濾掉電源對電網的干擾。

6、在功率相同時，開關頻率越高，開關變壓器的體積就越小，但對開關管的要求就越高。

7、開關變壓器的次級可以有多個繞組或一個繞組有多個抽頭，以得到需要的輸出。

8、一般還應該增加一些保護電路，比如空載、短路等保護，否則可能會燒毀開關電源。

直流開關電源的分類

通常情況下我們可以將開關電源分為：高頻開關直流電源、穩壓開關電源、串聯型、并聯型、自激式、他激式、脈寬調制(PWM)方式、脈頻調制(PFM)方式、升壓式、降壓式、矩形波、正弦波電路、恒壓恒頻、變壓變頻、單端式、推挽式、半橋式和全橋式、電流諧振型、電壓諧振型、E類與準E類、諧振型和部分諧振型等。具體分類方式大家可以咨詢我們或者直接百度搜索即可。

應用特點

1、降低孔隙率，晶核的形成速度大于成長速度，促使晶核細化。

2、改善結合力，使鈍化膜擊穿，有利于基體與鍍層之間牢固的結合。

3、改善覆蓋能力和分散能力，高的陰極負電位使普通電鍍中鈍化的部位也能沉積，減緩形態復雜零件的突出部位由于沉積離子過度消耗而帶來的“燒焦”“樹枝狀”沉積的缺陷，對于獲得一個給定特性鍍層(如顏色、無孔隙等)的厚度可減少到原來1/3~1/2，節省原材料。

4、降低鍍層的內應力，改善晶格缺陷、雜質、空洞、瘤子等，容易得到無裂紋的鍍層，減少添加劑。

5、有利于獲得成份穩定的合金鍍層。

6、改善陽極的溶解，不需陽極活化劑。

7、改進鍍層的機械物理性能，如提高密度降低表面電阻和體電阻，提高韌性、耐磨性、抗蝕性而且可以控制鍍層硬度。

直流開關電源組成

1、輸入濾波器：其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網。

2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。

3、逆變：將整流后的直流電變為高頻交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。

4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

關于直流開關電源工作原理以及相關知識說明，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識。
